شیر حداقل فشار (Minimum Presure Valve)
شیر حداقل فشار کمپرسور اسکرو VMC — سری G‑Series
شیرهای حداقل فشار سری VMC G‑Series یکی از دقیقترین و قابلاعتمادترین اجزای کنترلی در کمپرسورهای اسکرو صنعتی هستند. مأموریت اصلی این شیرها حفظ فشار اولیه در سیستم هوای فشرده است؛ یعنی تا زمانی که فشار داخل تانک یا مدار به حد مطلوب نرسیده، خروج هوا را بسته نگه میدارند. این عملکرد باعث میشود جلوی برگشت روغن به ایرند گرفته شده و سیستم در مرحلهی راهاندازی یا بیباری، کاملاً ایمن و پایدار بماند.
طراحی و ساخت مهندسی
در نگاه نزدیک به تصویر، بدنهی شیر از آلومینیوم آنودایز شده صنعتی ساخته شده؛ رنگ خاکستری‑تیره با درخشش فلزی سطحی دقیقاً نشاندهندهی نوع پوشش ضدخوردگی VMC است. این ساختار سبک اما مقاوم، توسط قالبریزی دقیق و ماشینکاری CNC انجام میشود تا در فشارهای تا ۱۵ بار عملکرد کاملاً پایدار ارائه دهد.
داخل شیر از استنلس استیل AISI 304 برای اجزای داخلی و برنج صنعتی برای پورتهای کنترل جریان استفاده شده است. ترکیب آببندها از FPM/FKM انتخاب شده تا مقاومت حرارتی تا ۱۲۰ °C و سازگاری کامل با روغنهای مصنوعی و معدنی را تضمین کند. روی کاور بالایی در تصویر همان علامت برجستهی VMC دیده میشود که معرف اصالت ساخت ایتالیا و سری G است.
دامنه مدلها و عملکرد
شیرهای این خانواده در سایزهای مختلف از G10 ½″ تا G60R عرضه میشوند. هر مدل برای ظرفیت مشخص طراحی شده:
- مدلهای کوچک مانند G10، G26 مناسب کمپرسورهای ۳۵ تا ۲۵۰ CFM
- مدلهای متوسط G36، G46 برای واحدهای ۴۰۰ تا ۱۰۰۰ CFM
- مدلهای بزرگ G50T، G60R برای سیستمهای مولتی‑اسکرو با جریان تا ۲۱۰۰ m³/min
مکانیزم باز شدن شیر در فشار تنظیمی متوسط ۶٫۵ ± ۰٫۲۵ bar فعال میشود. تا قبل از رسیدن به این حد فشار، مسیر خروج هوا بسته است و از افت فشار ناگهانی جلوگیری میکند.
نسخههای رزوهای و فلنجی

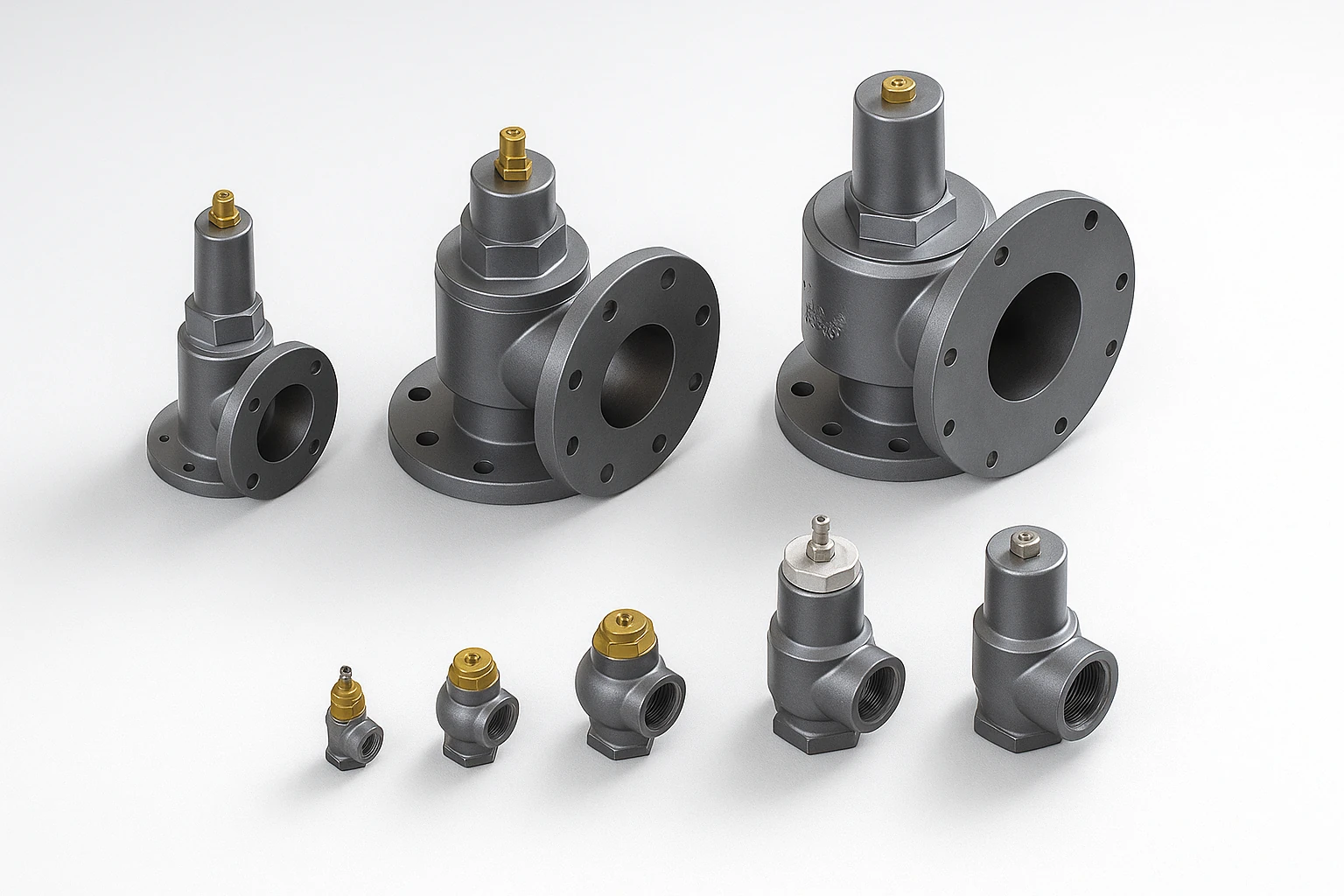

در تصویر، دو فرمت اصلی شیرها مشخص است:
- رزوهای (Threaded Version) با ورودی/خروجی Rp ½″ تا Rp 2″، طراحی کامپکت برای نصب مستقیم روی مدار تخلیه. وزن بین ۰٫۳ تا ۳٫۲ کیلوگرم.
- فلنجی (Flanged Version) مخصوص فشارهای بالا، با قطر ۳۵ تا ۹۰ ميليمتر و الگوی پیچ N°۴ × M17 تا N°۸ × M18. وزن تا ۱۷ کیلوگرم در مدل G60R.
سطوح اتصال داخلی با آبکاری نیکل و تفلون شدهاند تا در کاربردهای گاز طبیعی (NG) یا مدارهای روغنکاری (WL) نیز بدون نشتی عمل کنند.
فناوری جریان و کنترل فشار
VMC در طراحی سری G از دو ویژگی مهندسی اختصاصی بهره میگیرد:
- Centric Flow Channel: مسیر محوری جریان هوا برای جلوگیری از تلاطم در لحظهی باز شدن.
- Thermo‑Balanced Routing: تطبیق دینامیکی مسیر جریان با تغییرات حرارتی برای ثبات فشار در بازههای زمانی طولانی.
به لطف این فناوریها، افت فشار در حالت کاری زیر ۰٫۲ بار باقی میماند؛ و نوسان فشار در چرخهی بار/بیباری کمتر از ۲٪ است.
مشخصات ظاهری و جزئیات تصویری
در تصویر محصول، سطح فلزی آنودایز تیره با انعکاس نور سفید در گوشه بالا‑راست دیده میشود. این بخش رأس قسمت خروجی شیر است که کانال کنترل روغن داخلی را پوشانده. خطوط CNC روی بدنه دقت ماشینکاری و کیفیت مونتاژ کارخانه VMC را تأیید میکند.
در مرکز بدنه علامت “G‑Series by VMC” با فرو رفتگی لیزری حک شده تا اصالت قطعه برای واحدهای تست قابل شناسایی باشد.
مزایا و کاربرد صنعتی
- حفظ فشار اولیه در مدار، جلوگیری از برگشت روغن.
- کاهش شوک مکانیکی هنگام راهاندازی کمپرسور.
- مقاومت حرارتی تا +120 °C و تحمل فشار تا 15 بار.
- افت فشار بسیار پایین و عمر طولانی آببندیها.
- سازگاری کامل با سیستمهای برندهای Atlas Copco، Ceccato، ELGi، Fusheng و Hitachi.
اصالت و تأمین در ایران کمپرسور صادق
تمام مدلهای VMC G‑Series با شماره فنی معتبر و تست هیدرواستاتیک توسط <strong>ایران کمپرسور صادق</strong> تأمین میشوند. هر محصول پیش از تحویل تحت آزمون نشتی و فشار در محدوده ۶ تا ۱۰ bar بررسی میشود و ضمانت اصالت برند VMC برای خریدار صادر میگردد.
💡 جمعبندی فنی
اگر هدف شما حفظ فشار اولیه، کاهش استهلاک ایرند، و کنترل دقیق عملکرد کمپرسور اسکرو است، شیرهای حداقل فشار VMC G‑Series بهترین انتخاب در کلاس خود هستند؛ ترکیب دوام مکانیکی، مهندسی اروپایی و عملکرد مطمئن برای پروژههای صنعتی سنگین.
گالری قطعات و تجهیزات مرتبط

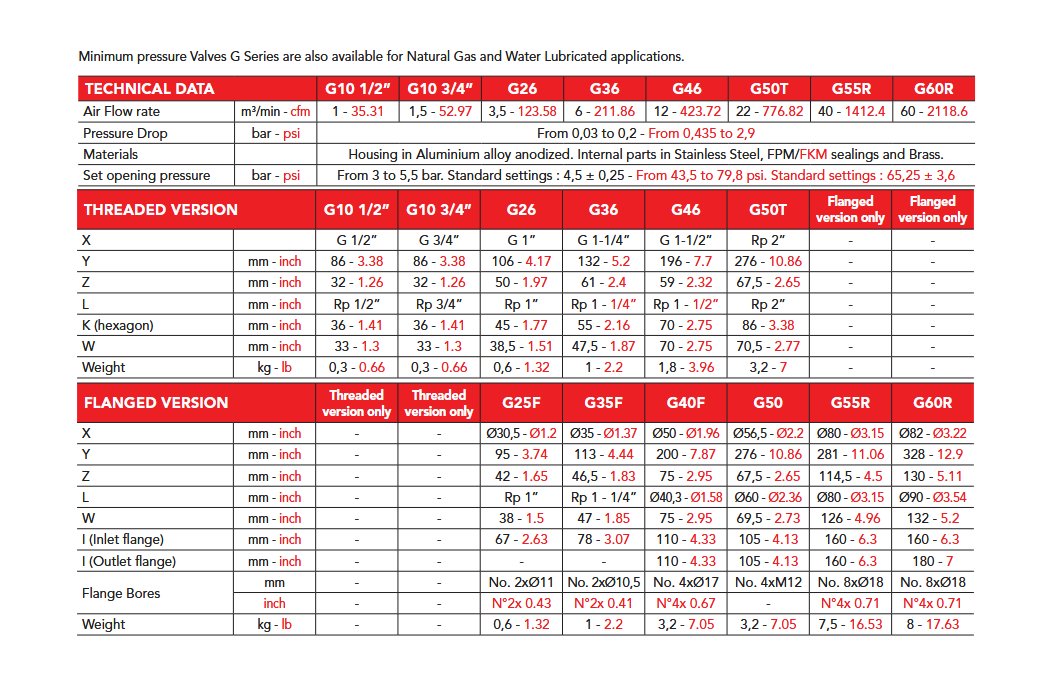

جدول مشخصات فنی
